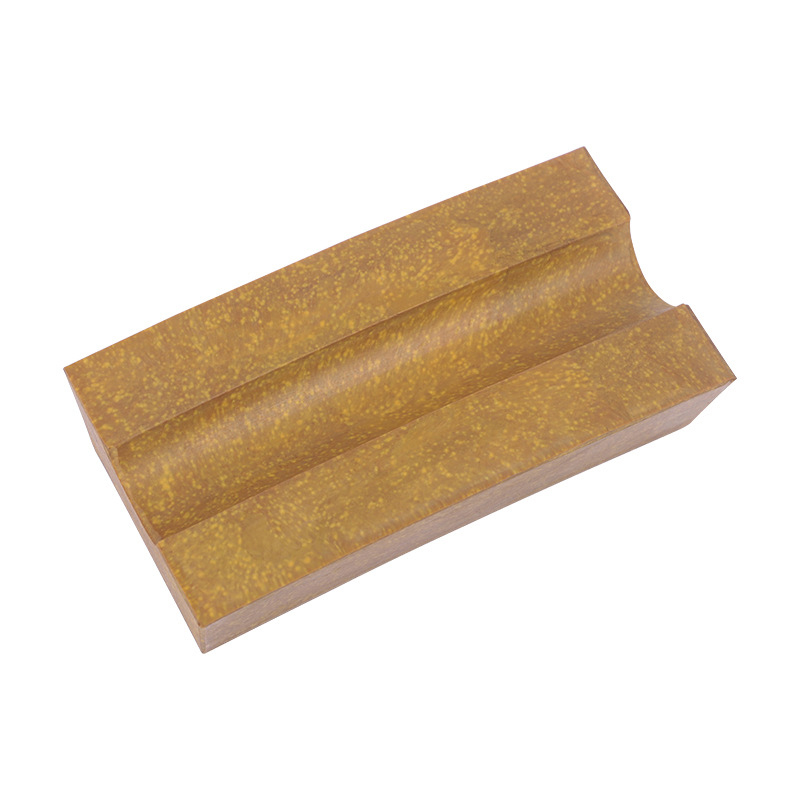

國信美達簡介多繩提升機摩擦襯墊的材料

 國內摩擦襯墊材料的發展

摩擦式提升機最早是由國外開發研制的，到20世紀六七十年代，已經開始使用涂脂狀態下摩擦因數為 0.25 的襯墊，主要襯墊生產廠家有德國 BECORIT公司和 KUEPER 公司、法國 WALTER 公司等。其中，德國 BECORIT 公司生產的 K25 襯墊具有摩擦因數高、性能穩定的特點，在國際提升機廠家中配套率非常高，現在仍然受到廣大用戶的青睞。

國內襯墊的研究自 20 世紀六七十年代開始，摩擦襯墊早期使用過木材、牛皮、橡膠等天然材料；到 20 世紀 90 年代末，國產摩擦襯墊的摩擦因數一直徘徊在 0.20 左右，襯墊材料主要有聚氯乙稀 (PVC)和聚氨酯 (CPUR) 兩種。聚氯乙烯襯墊摩擦因數低，大概為 0.20 左右，耐磨性較差；聚氨酯襯墊在耐磨性上有所提高，但摩擦因數仍然在 0.20～0.23，并且加工性能差、繩槽車削困難，因工藝原因其質量也不穩定，使用中還會出現熔融現象，只適用于摩擦因數在 0.22 以下的工況。后來，國內研究院所又嘗試過G-130、NZ 等聚氨酯改進型材料，但效果都不理想。1997 年，洛礦院設立課題研究高性能摩擦襯墊，并于 2001 年研制出了摩擦因數達到 0.25 以上的摩擦襯墊，并通過省部級技術鑒定。目前，國產高性能摩擦襯墊的各項指標日益接近或達到國際水平，不僅在國產提升機上得到廣泛應用，也在國際提升機廠家如德國 SIEMAG、瑞典 ABB 的很多提升機項目上得到應用。

國際上，摩擦襯墊一般采用熱固性材料，這種材料組織均勻致密、性能穩定；而以前國產襯墊一般采用熱塑性材料，這種材料因為分子結構和組織方面的缺陷，不利于材料組織的改進，使用性能不穩定。國內摩擦襯墊技術發展主要經歷了天然材料—熱塑性材料—熱固定材料 3 個階段，目前國產高性能摩擦襯墊也采用主流的熱固性材料。當前國內市場上主要有 3類高性能摩擦襯墊：國產高性能摩擦襯墊、原材料進口國內壓制的高性能摩擦襯墊、完全進口的高性能摩擦襯墊，摩擦因數均能達到 0.25 以上。

3.2 摩擦襯墊的材料組成及選用情況

當前摩擦襯墊的材料一般為高分子材料，其化學組成中主要成分為橡膠類聚合物，并添加一些能夠提高機械強度的增強劑、增黏劑和固化劑，以及能夠緩解老化的抗氧化劑和提高工藝性能的增塑劑等，即襯墊材料主要包括：基體材料+添加劑+填充劑。目前，國內多繩摩擦式提升機摩擦襯墊的類型及選用情況如表 所列。
